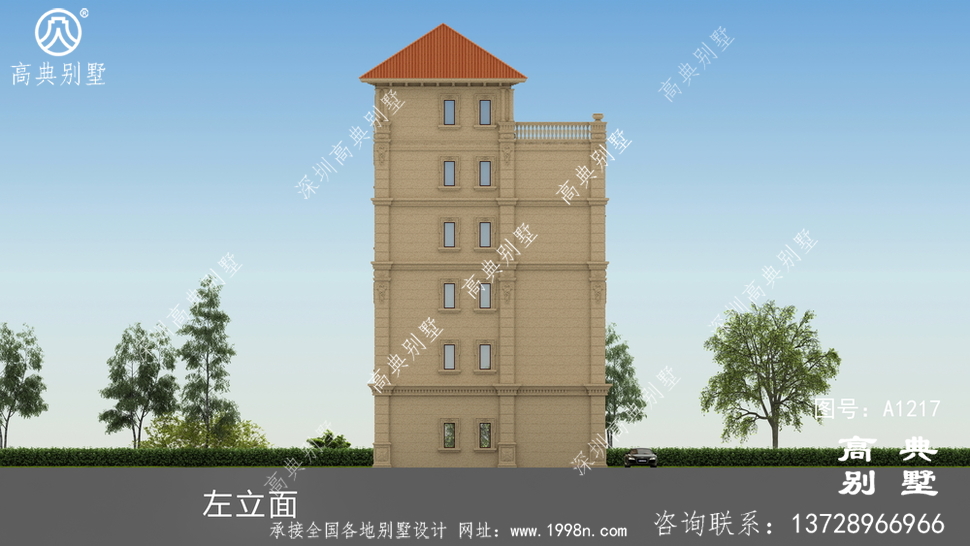

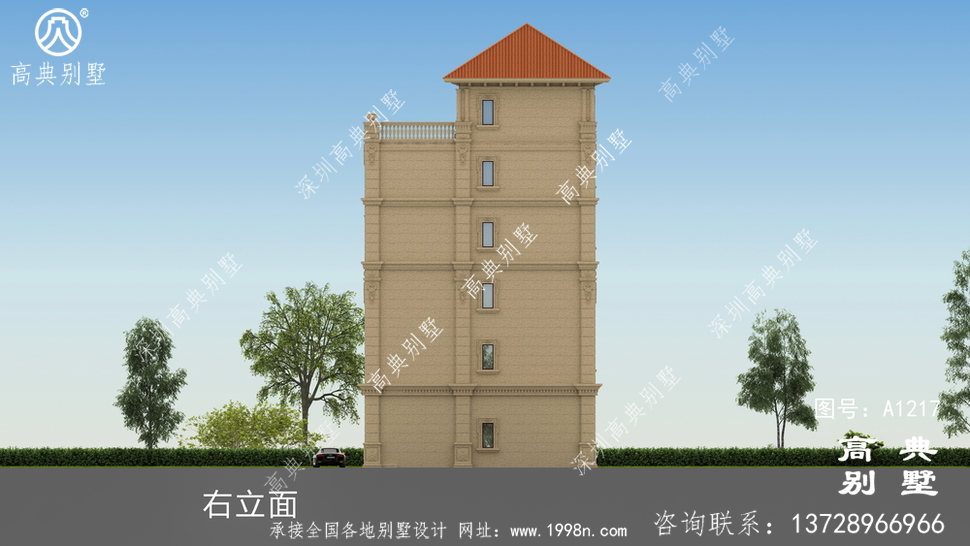

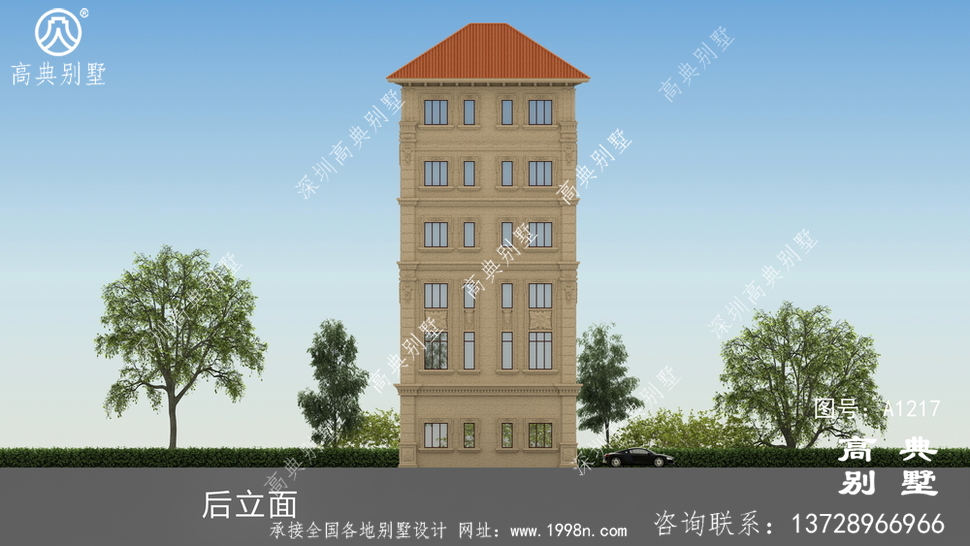

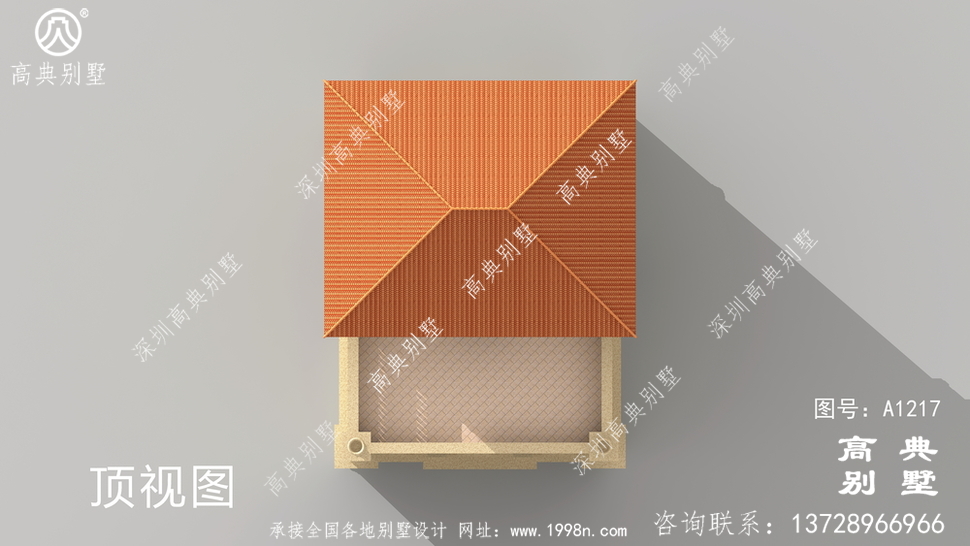

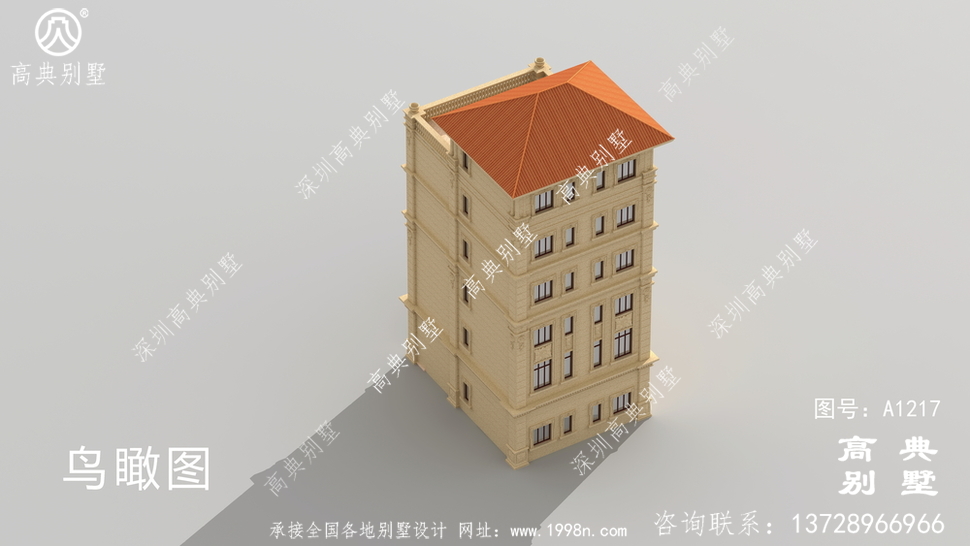

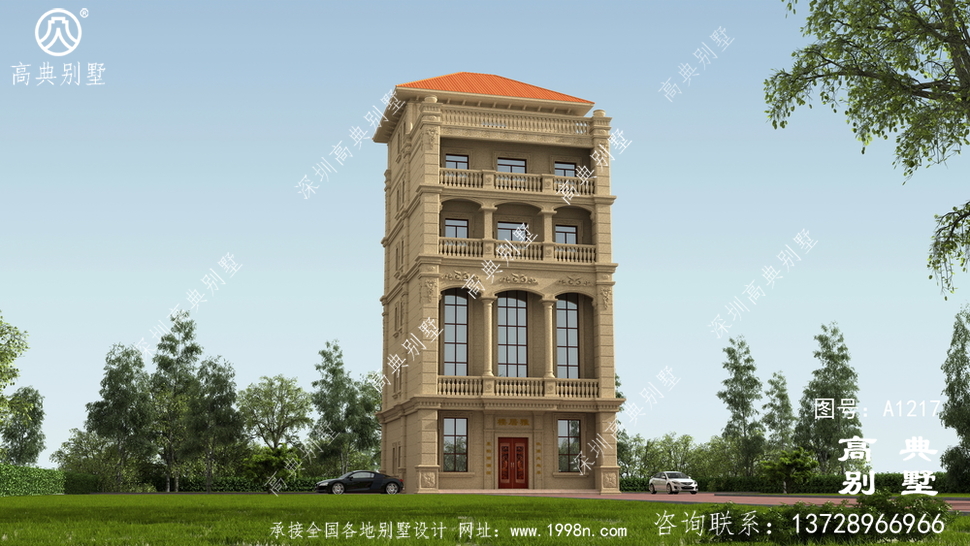

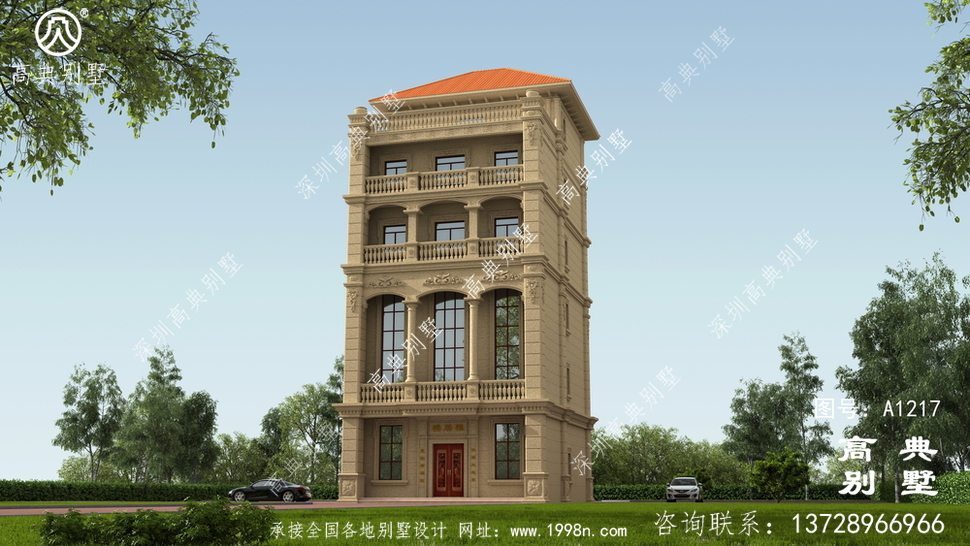

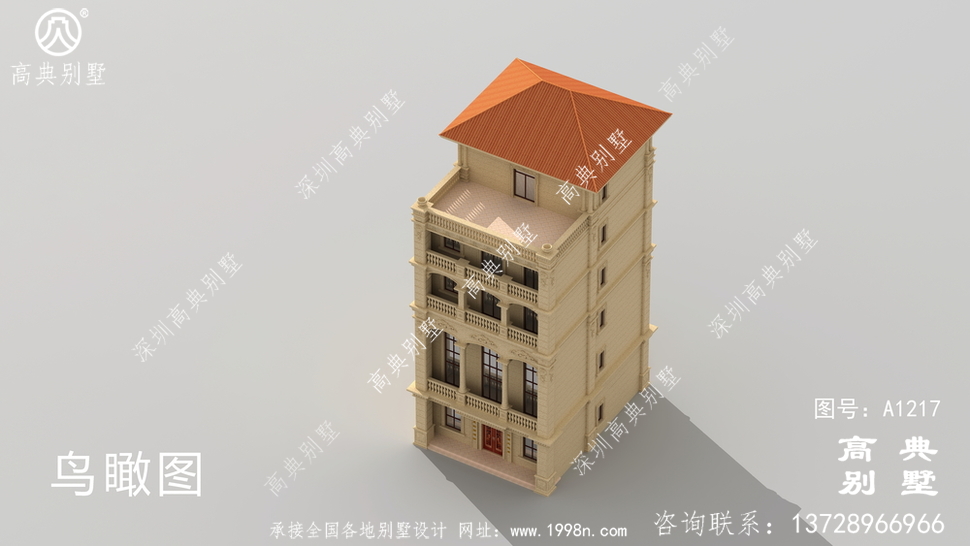

A1217号别墅设计图纸及效果图介绍：
占地规格：门面11.6米X深度15.1米
一层面积：140.40平方米
二层面积：154.44平方米
三层面积：122.39平方米
四层面积：154.44平方米
五层面积：154.44平方米
六层面积：91.58平方米
建筑面积：817.69平方米
图纸内容：效果图13张施工图109张A3（即建筑、结构、给排水、电气四个专业）
A1217号别墅首层室内功能介绍：
门廊、玄关（约11平方米/8平方米）（前面中间）
厨房、储物间（约14平方米/7平方米）（右前面）
餐厅及茶艺厅（约21平方米）（左前面）
电梯（约3平方米）（右面中间）
公卫1（约6平方米）（左面中间）
普通楼梯（约12平方米）（右后面）
过厅（约20平方米）（后面中间）
卧室1（约12平方米）（左后面）
A1217号别墅二层室内功能介绍：
挑阳台、客厅（约11平方米/45平方米）（左前面）
卧室2、卫2（约14平方米/7平方米）（右前面）
电梯（约3平方米）（右面中间）
公卫3（约6平方米）（左面中间）
普通楼梯（约12平方米）（右后面）
过厅（约20平方米）（后面中间）
卧室3（约12平方米）（左后面）
A1217号别墅三层室内功能介绍：
挑阳台挑空、客厅挑空（约11平方米/45平方米）（左前面）
卧室4、卫4（约14平方米/7平方米）（右前面）
电梯（约3平方米）（右面中间）
普通楼梯（约12平方米）（右后面）
过厅（约20平方米）（后面中间）
卧室5（约12平方米）（左后面）
A1217号别墅四层室内功能介绍：
阳台（约11平方米）（前面）
卧室6、卫5（约14平方米/7平方米）（右前面）
卧室7带卫6（约29平方米/7平方米）（左前面）
电梯（约3平方米）（右面中间）
过厅（约13平方米）（中间）
普通楼梯（约12平方米）（右后面）
卧室8带卫7（约25平方米/6平方米）（左后面）
A1217号别墅五层室内功能介绍：
阳台（约11平方米）（前面）
卧室9、卫8（约14平方米/7平方米）（右前面）
卧室10带卫9、衣帽间（约29平方米/13平方米/12平方米）（左面）
电梯（约3平方米）（右面中间）
过厅（约13平方米）（中间）
普通楼梯（约12平方米）（右后面）
书房（约12平方米）（后面中间）
A1217号别墅六层室内功能介绍：
露台（约58平方米）（前面）
公卫10（约13平方米）（右前面）
杂物间（约7平方米）（左前面）
电梯（约3平方米）（右面中间）
过厅（约13平方米）（中间）
普通楼梯（约12平方米）（右后面）
娱乐室（约39平方米）（左后面）
A1217号别墅外墙主要材料：真石漆、欧式水泥构件、S瓦
