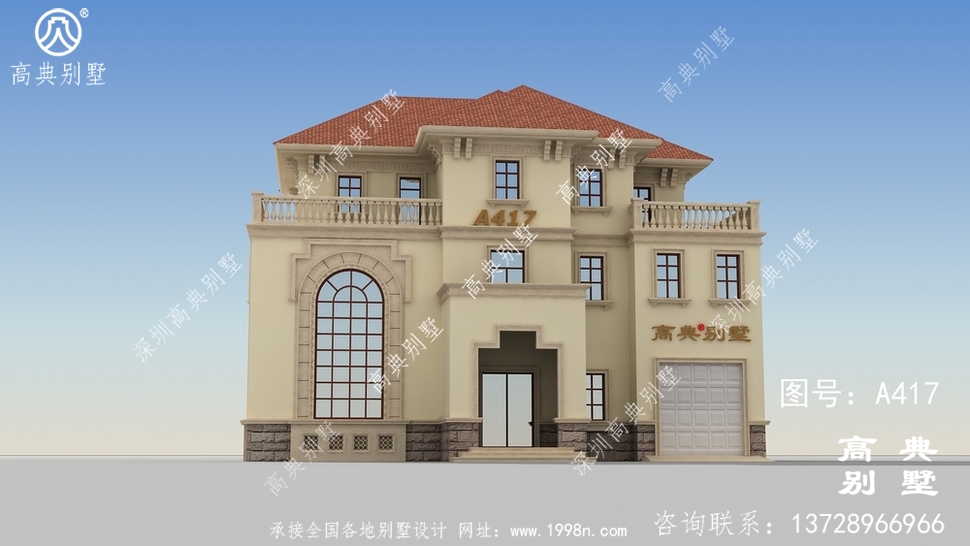

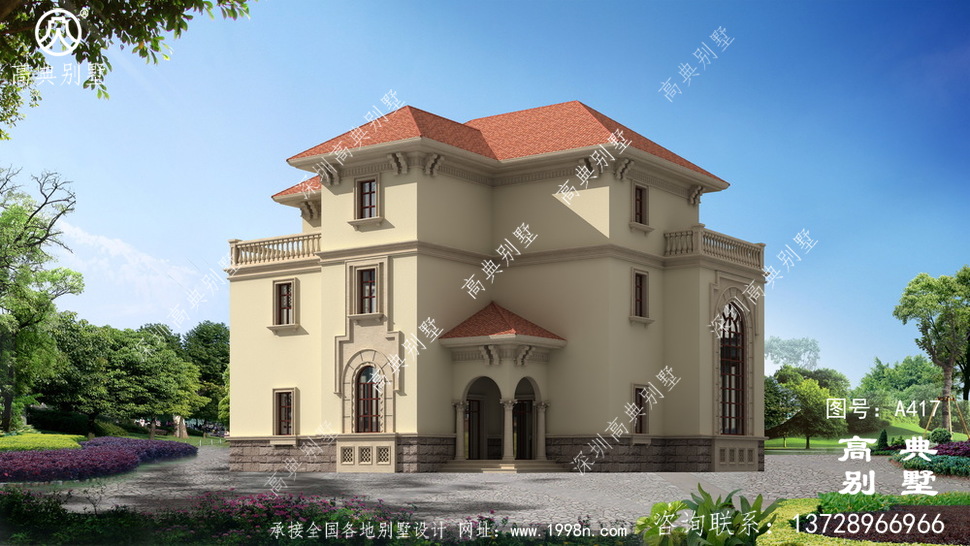

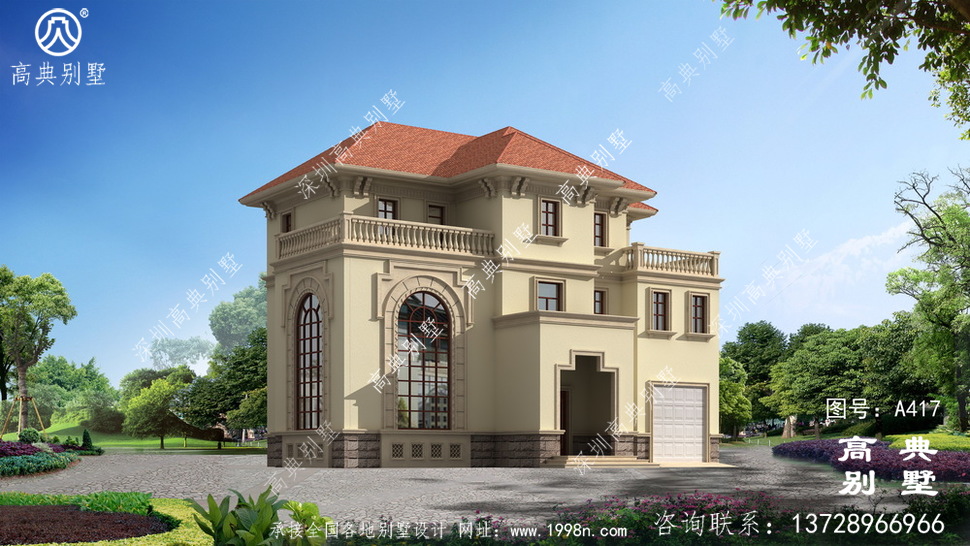

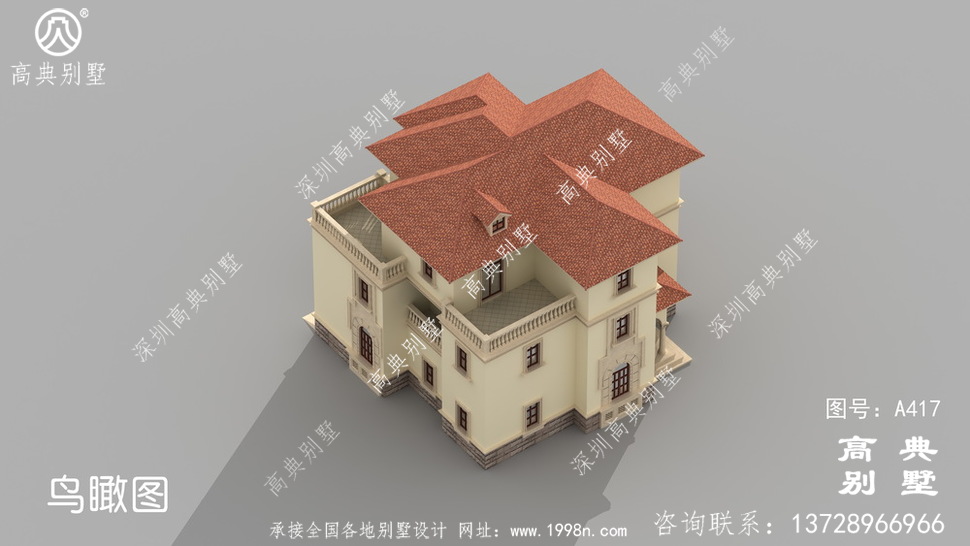

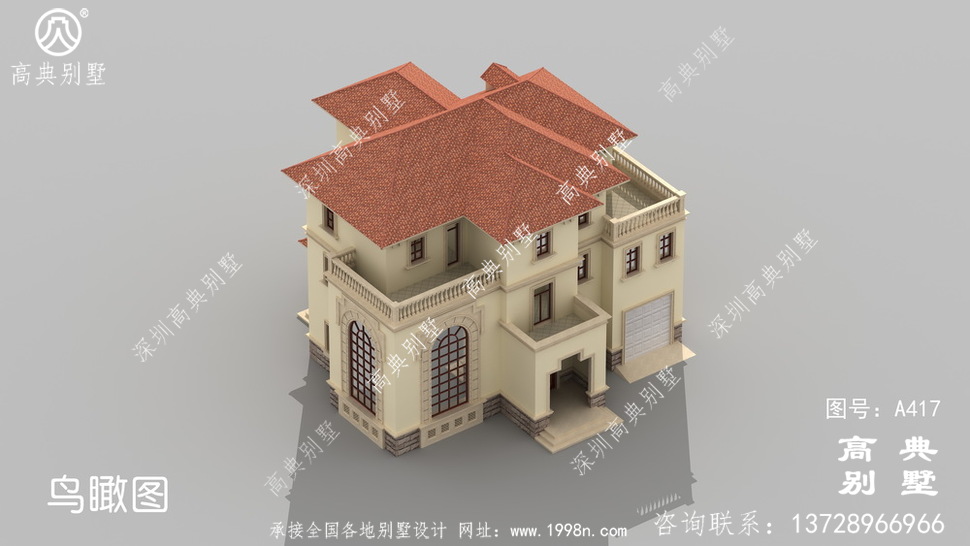

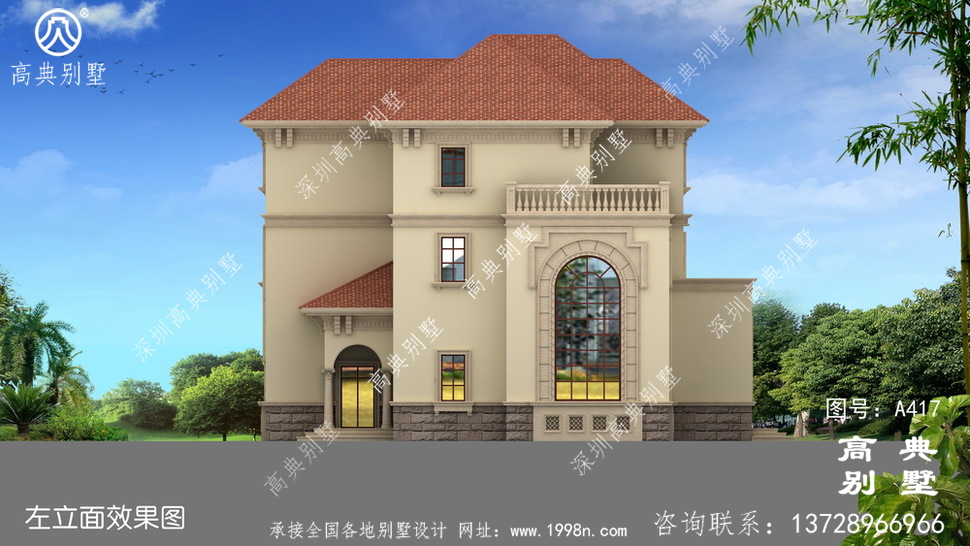

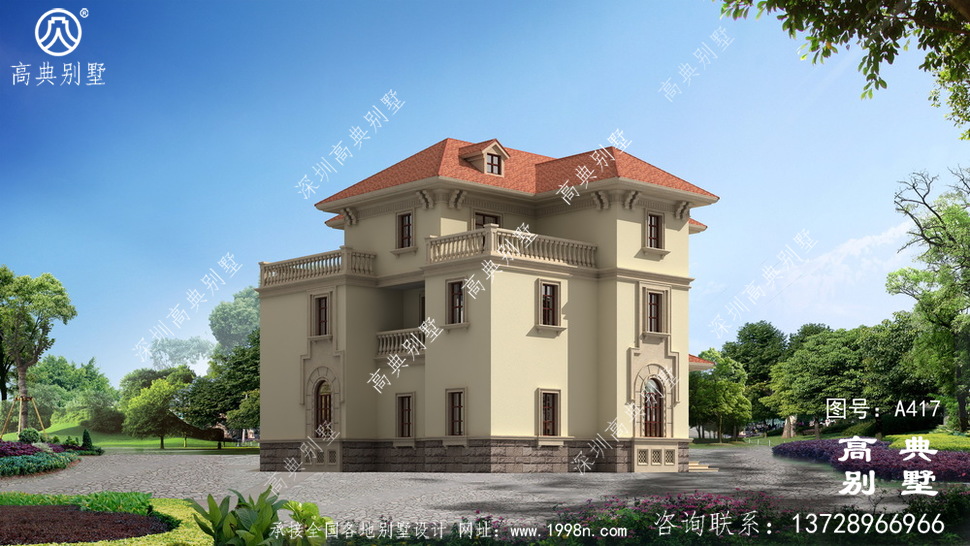

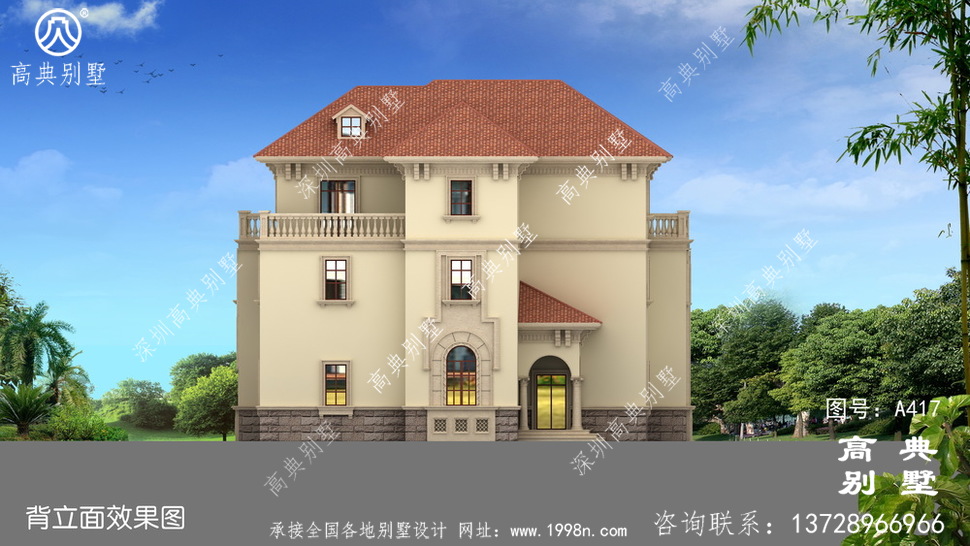

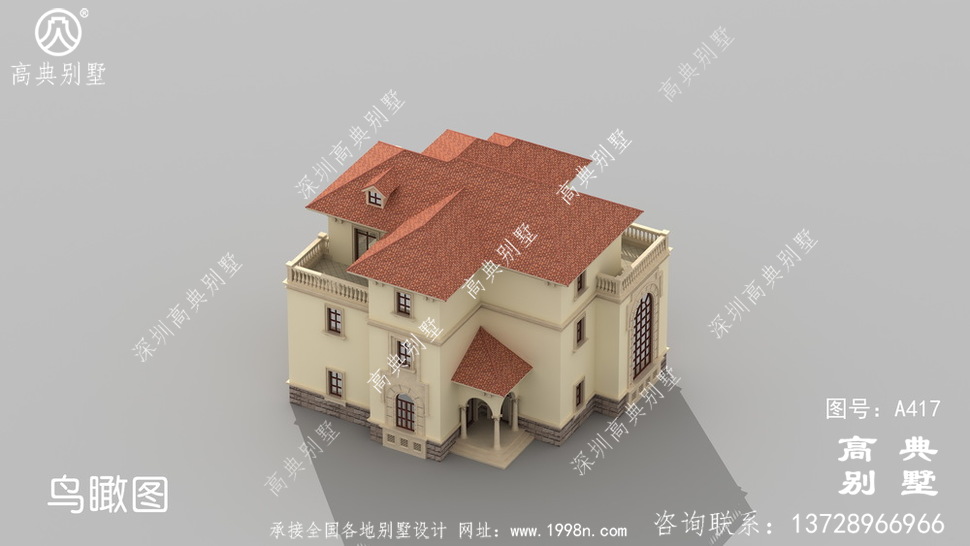

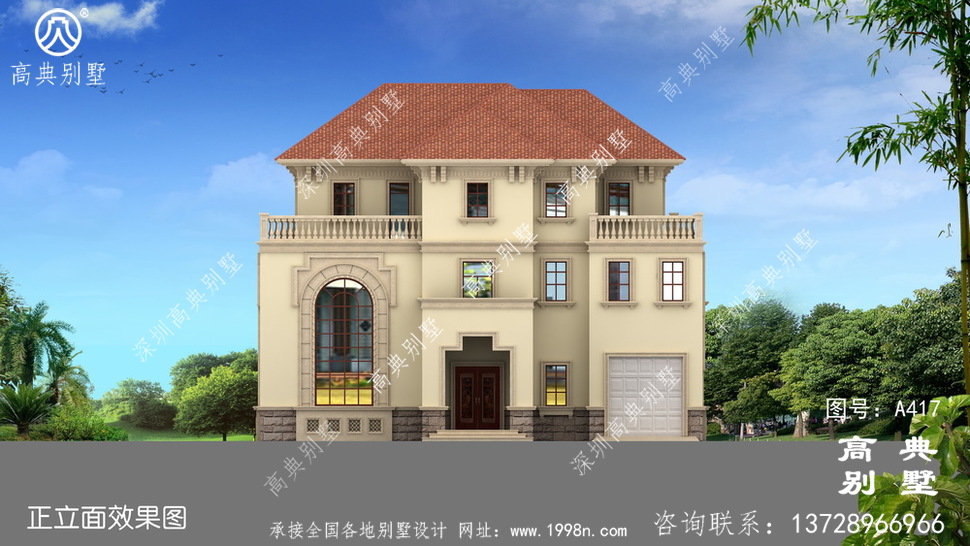

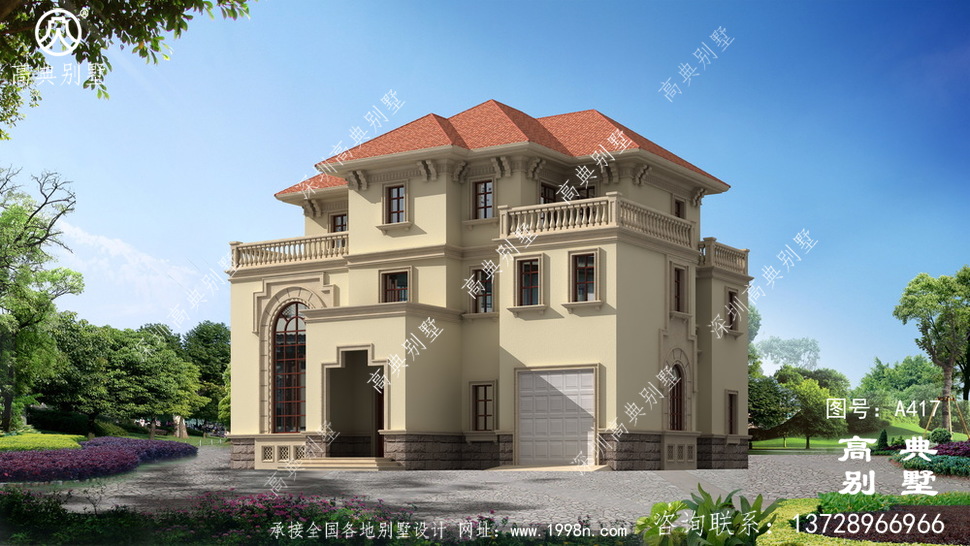

a417号别墅设计图纸及效果图介绍：
占地规格：门面17.8米X深度17.2米未计前面台阶1.5米
一层面积：220.21平方米
二层面积：171.25平方米
三层面积：140.10平方米
建筑面积：531.36平方米
图纸内容：效果图13张施工图69张A3（即建筑、结构、给排水、电气四个专业）
a417号别墅首层室内功能介绍：
门楼 （约10平方米）（前面中间）
玄关及复式客厅 （约57平方米）（大门后面）
餐厅带后门廊 （约18平方米/5平方米）（左后面）
厨房 （约12平方米）（后面中间靠右）
公卫 （约6平方米）（前面中间靠右）
三转楼梯 （约19平方米）（左面中间）
卧室1带卫生间 （约19平方米/6平方米）（右面中间）
车库 （约23平方米）（右前面）
a417号别墅二层室内功能介绍：
卧室2带书房、卫生间 （约17平方米/12平方米/6平方米）（后面中间）
卧室3带阳台 （约13平方米/4平方米）（右面中间）
卧室4带卫生间 （约17平方米/5平方米）（右前面）
公卫 （约6平方米）（前面中间靠右）
三转楼梯 （约19平方米）（左面中间）
客厅挑空面积 （约33平方米）（左前面）
起居厅 （约24平方米）（前面中间）
a417号别墅三层室内功能介绍：
卧室5 （约17平方米）（后面中间）
卧室6带露台 （约19平方米/18平方米）（右面中间）
卧室7带衣帽间、卫生间、露台 （约23平方米/11平方米/4平方米/18平方米）（前面中间）
家庭影院带设备间 （约39平方米/14平方米）（右前面）
公卫带露台 （约8平方米/19平方米）（右前面）
三转楼梯 （约19平方米）（左面中间）
起居厅 （约15平方米）（正中间）
a417号别墅外墙主要材料：天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式石材构件线条、屋面310X310S瓦
