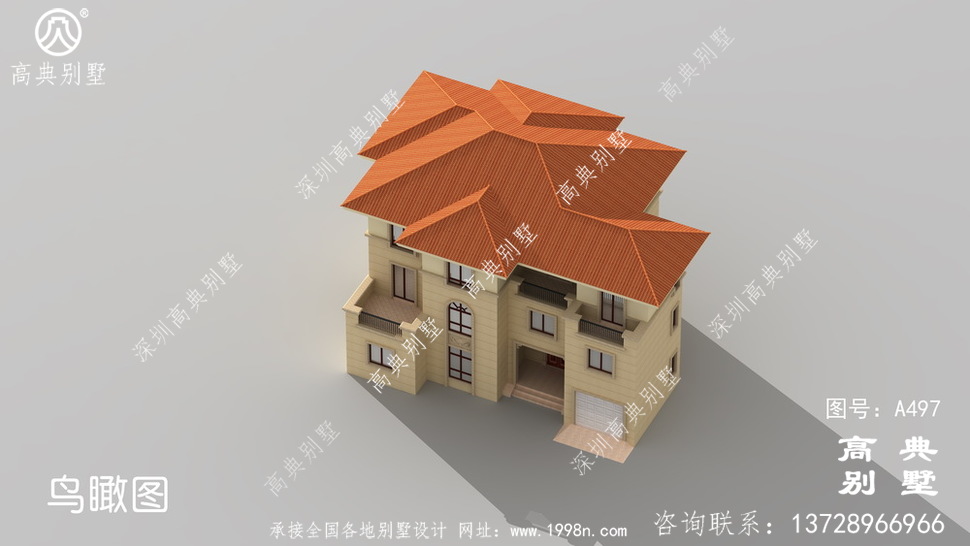

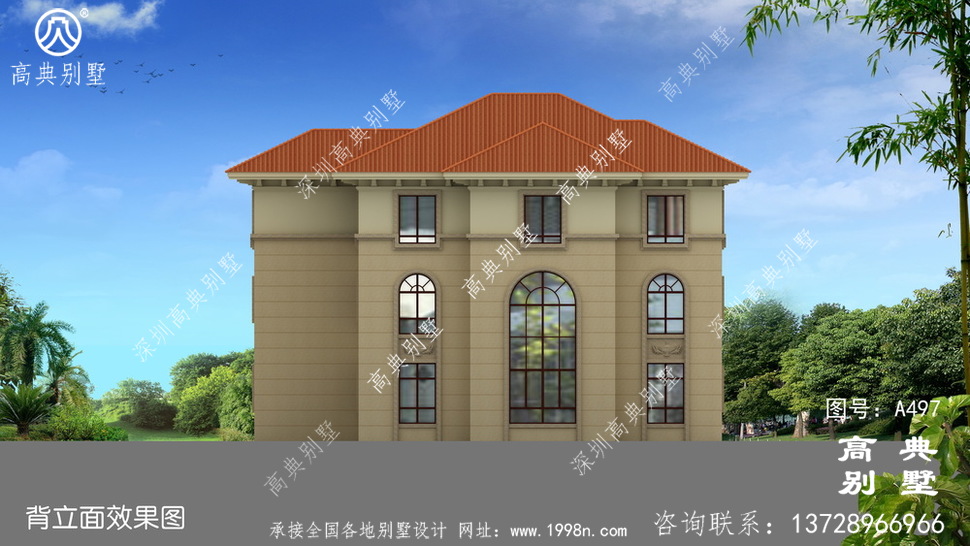

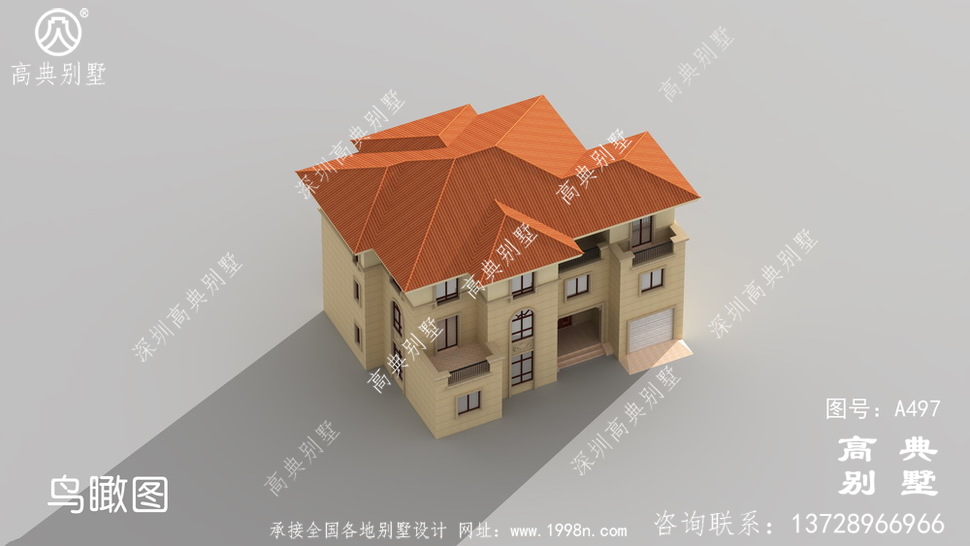

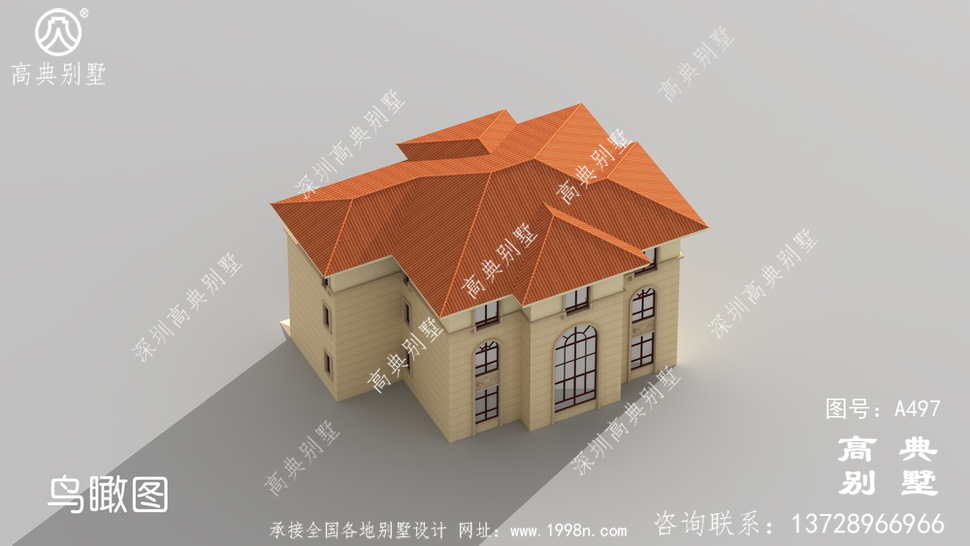

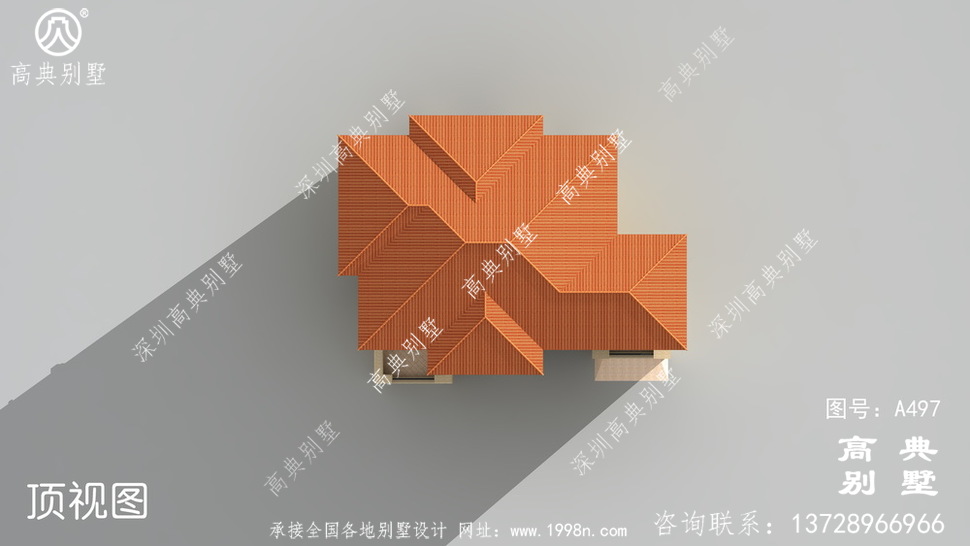

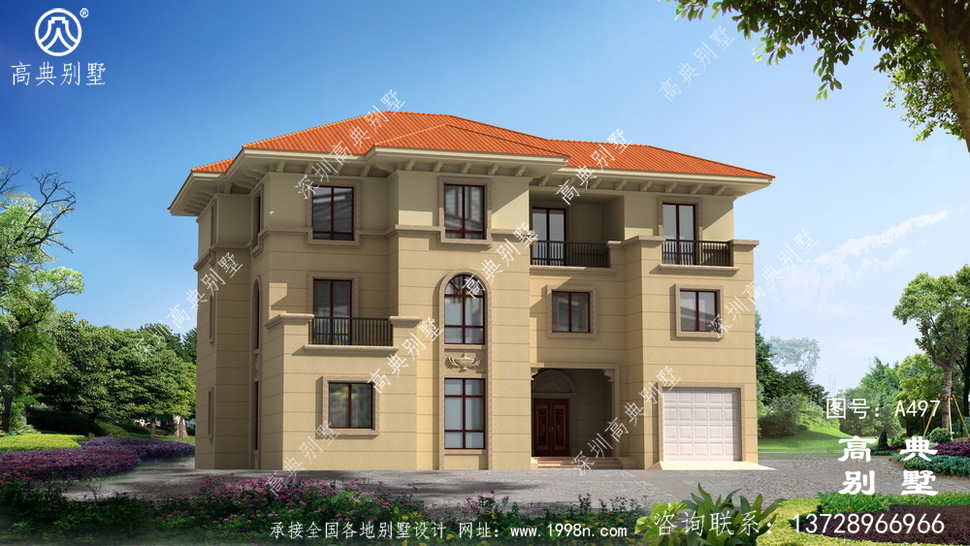

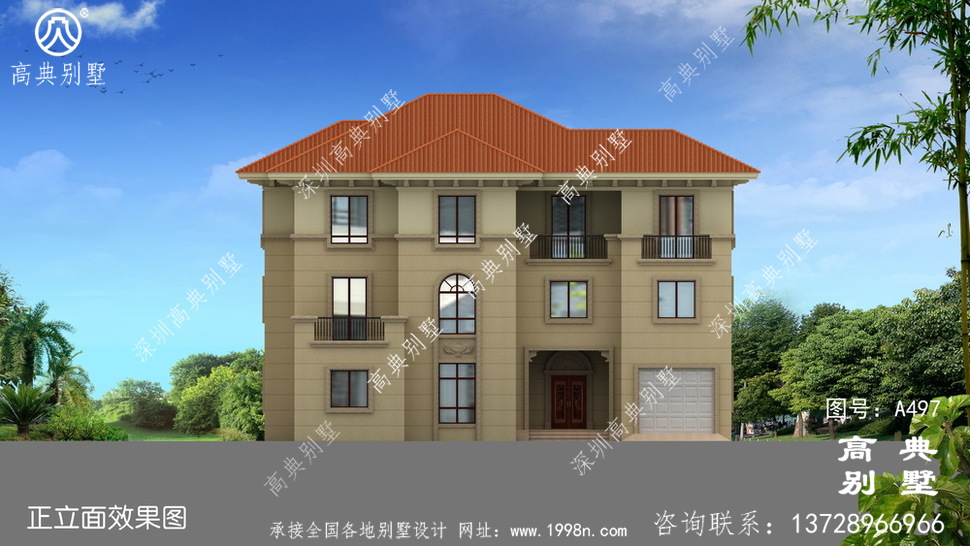

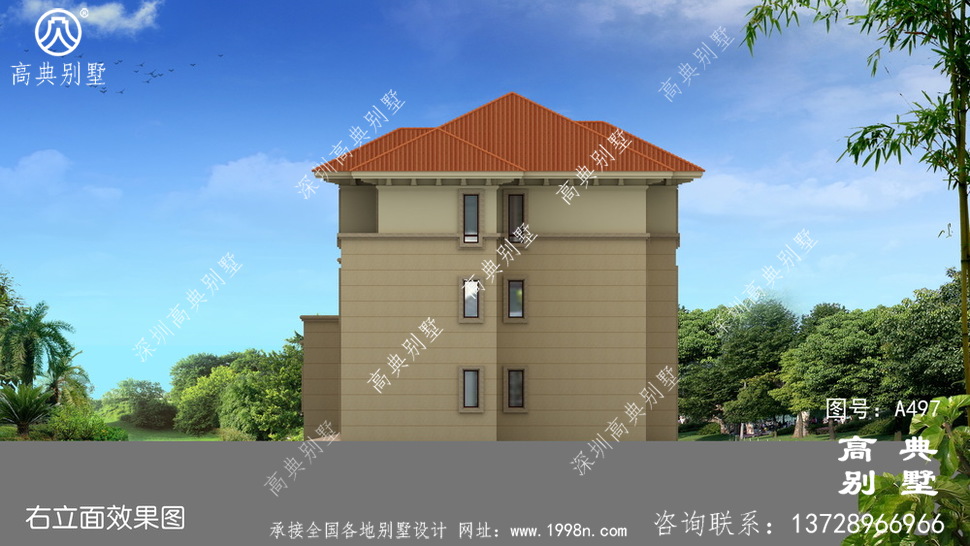

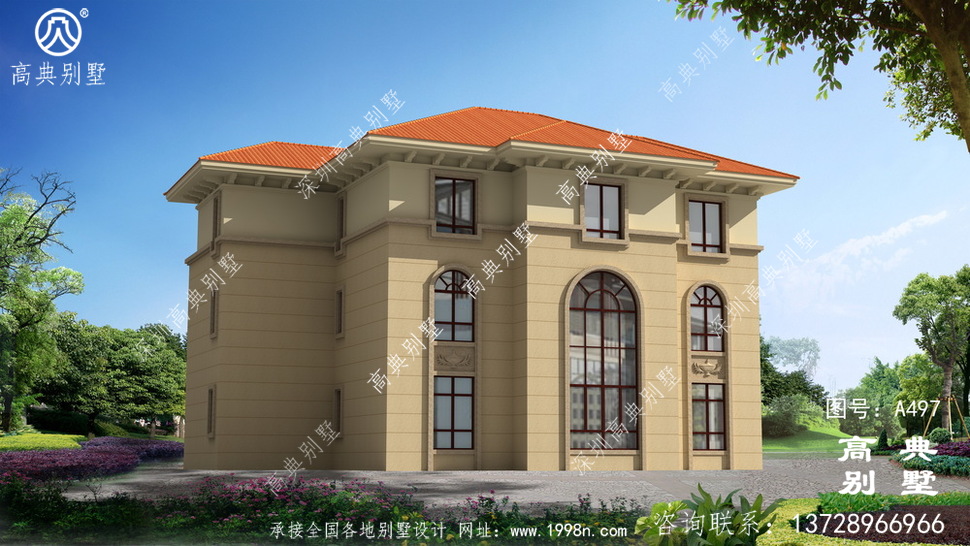

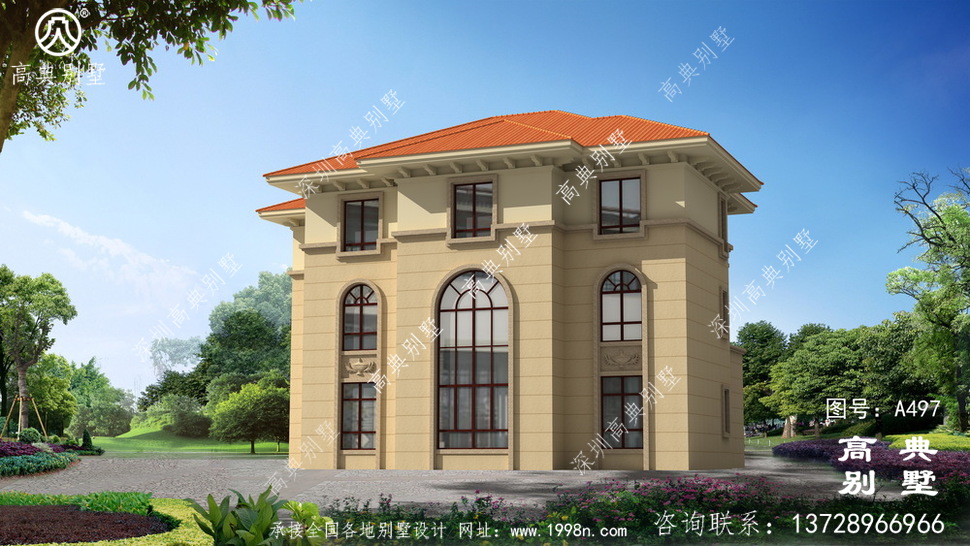

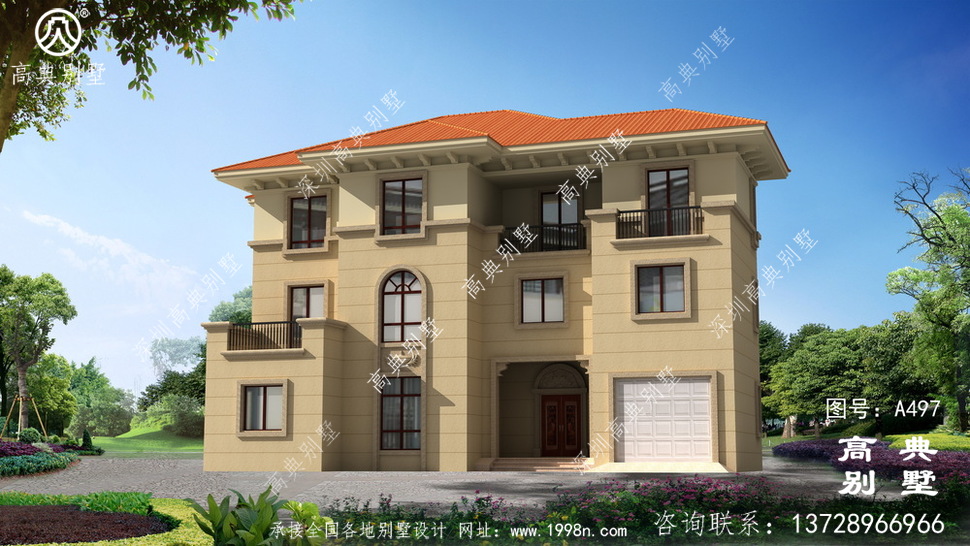

a497号别墅设计图纸及效果图介绍：
占地规格：门面18.9米X深度15米
一层面积：205.48平方米
二层面积：164.86平方米
三层面积：185.86平方米
建筑面积：556.2平方米
图纸内容：效果图13张施工图69张A3（即建筑、结构、给排水、电气四个专业）
a497号别墅首层室内功能介绍：
门楼 （约9平方米）（右前面靠左）
门厅 （约7平方米）（门楼后面）
复式客厅 （约38平方米）（后面中间）
餐厅 （约17平方米）（左前面靠后）
厨房 （约10平方米）（左前面）
公卫1 （约4平方米）（左后面靠前）
旋转楼梯 （约17平方米）（左前面靠右）
卧室1 （约16平方米）（左后面）
卧室2带卫生间2 （约19平方米/4平方米）（右后面）
车库 （约22平方米）（右前面）
a497号别墅二层室内功能介绍：
卧室3 （约16平方米）（左后面）
卧室4带卫生间4 （约19平方米/4平方米）（右后面）
卧室5带露台 （约17平方米/10平方米）（左前面）
卧室6带书房、卫生间 （约17平方米/18平方米/4平方米）（右前面）
客厅上空 （约27平方米）（后面中间）
起居室 （约19平方米）（正中间）
公卫3 （约4平方米）（左面中间）
三转楼梯 （约13平方米）（左前面靠右）
a497号别墅三层室内功能介绍：
卧室7 （约16平方米）（左后面）
卧室8 （约27平方米）（后面中间）
卧室9带卫生间7 （约19平方米/4平方米）（右后面）
卧室10 （约17平方米）（左前面）
卧室11带衣帽间、阳台、露台 （约16平方米/7平方米/9平方米/4平方米）（右前面）
起居室 （约19平方米）（正中间）
公卫6 （约4平方米）（左面中间）
三转楼梯 （约13平方米）（左前面靠右）
a497号别墅外墙主要材料：天然岩石漆、真石漆、欧式石材构件线条、屋面310X310S瓦
