什么是通长筋、架立筋、支座筋、跨中筋?及平面表示方法图解 8944人看过





通长筋:就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋。
架立筋:在混凝土构件中起架立作用(固定箍筋位置)形成钢筋笼骨架的构造钢筋,如一根梁只须布抗拉筋和抗剪箍筋,而受压区混凝土强度已足够,无须配受压筋(称单筋截面梁),那在做钢筋骨架的时候,理论上梁的上部就没有纵向筋,箍筋的上角点就无法固定,因此一般用两根钢筋布置在上面的两角,计算上不考虑其受力,但实际上受压,同时起到抵抗混凝土的收缩应力或者温度应力,这就是架立筋。
如梁根据承载力计算的需要既配置受拉纵筋也配受压钢筋(称双筋截面梁),则不需另外配置架立钢筋。当梁的支座处上部有负弯矩钢筋时,架立筋可只布置在梁上的跨中部分,两端与负弯矩钢筋搭接或焊接。搭接时也要满足搭接长度的要求并应绑扎。
架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架立筋在支座处也可承担一部份负弯矩。

支座筋:根据用途来分,钢筋的一种:支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等
支座负筋受拉应力,应力最大的地方不能设置焊接节点.

梁支座上部纵向受力钢筋,有贯通与非贯通之分。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,,通常指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋。
端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。


什么是通长筋、架立筋、支座筋、跨中筋?及平面表示方法图解
什么是通长筋、架立筋、支座筋、跨中筋?及平面表示方法图解

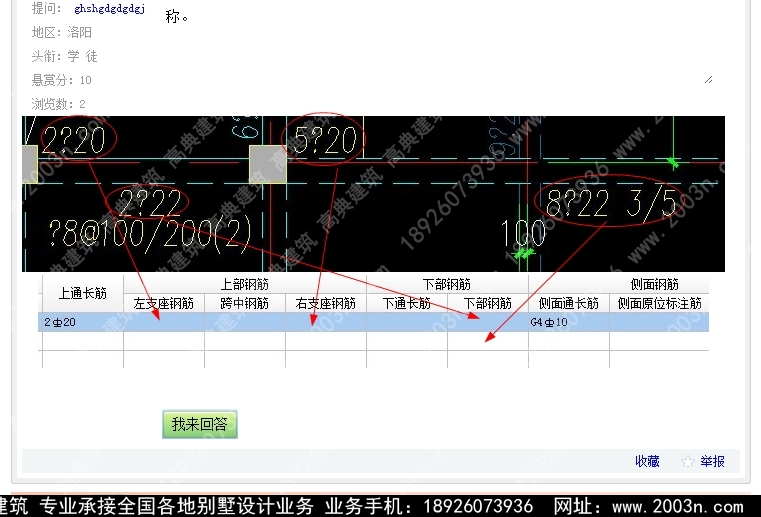

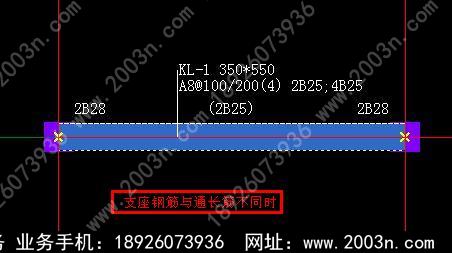

1、当通长筋与支座钢筋不同时:支座钢筋在原位标注标注,跨中筋按架立筋格式输入(带括号);

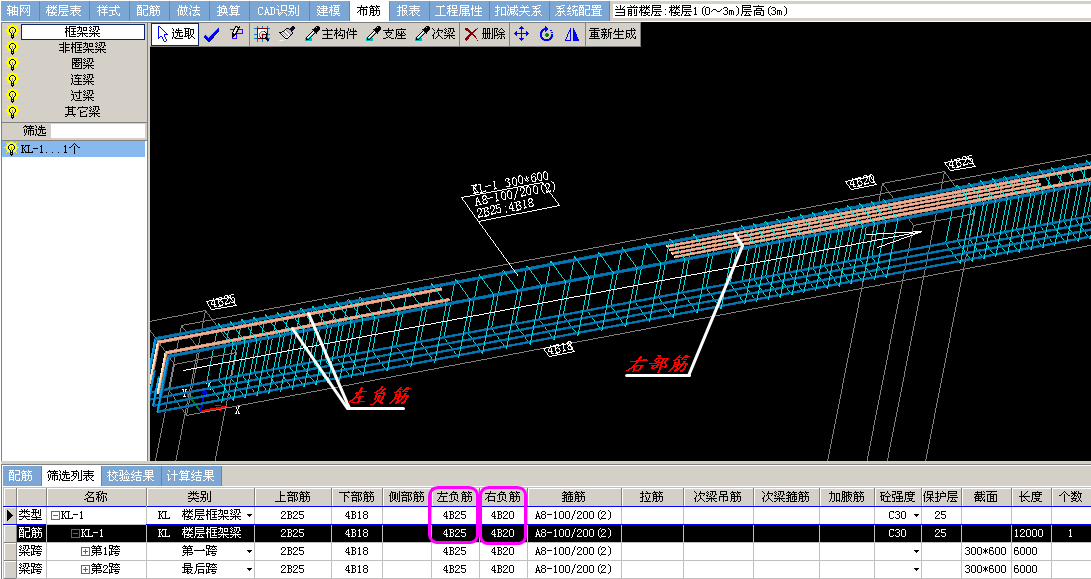

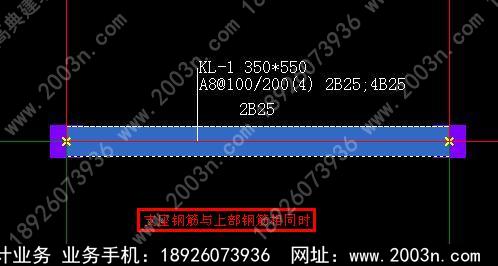

2、当通长筋与支座钢筋相同时:支座钢筋在原位标注不标注,跨中筋按受力筋格式输入(不带括号);

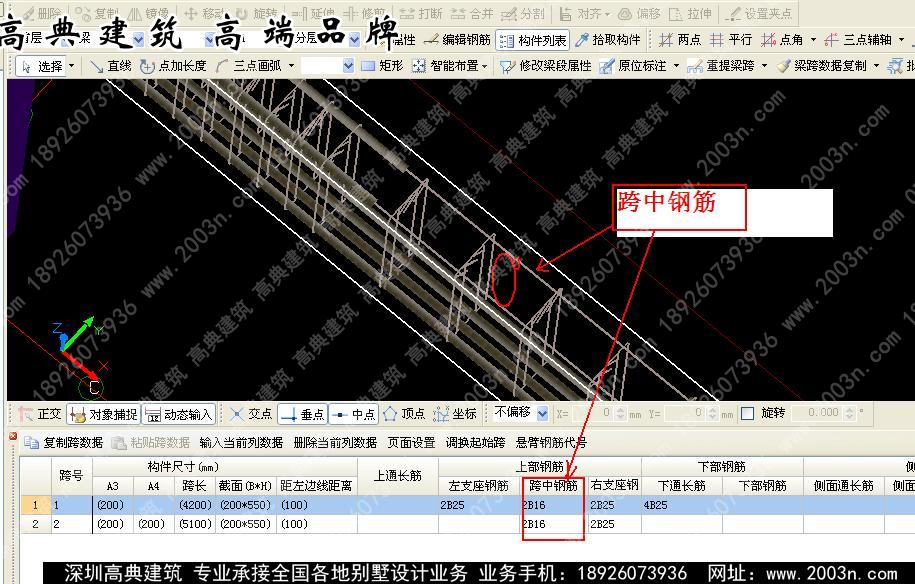

跨中筋:一般是:单跨上筋、通长筋、也可以是架力筋。计算通长的跨中筋是净跨加锚固。跨中筋与架立筋在输入时是有区别的,架立筋必须在()内输入,而跨中筋没有的;架立筋是构造筋,用于多肢箍筋中间无纵筋时,为保证钢筋骨架整体性按构造要求增加的构造钢筋,梁的架立钢筋是不贯通的,是放置在梁的中部,连接梁上部支座负筋,一般有通长筋时与负筋两端各搭接150mm,无通长筋时与负筋两端各一个LIE。
